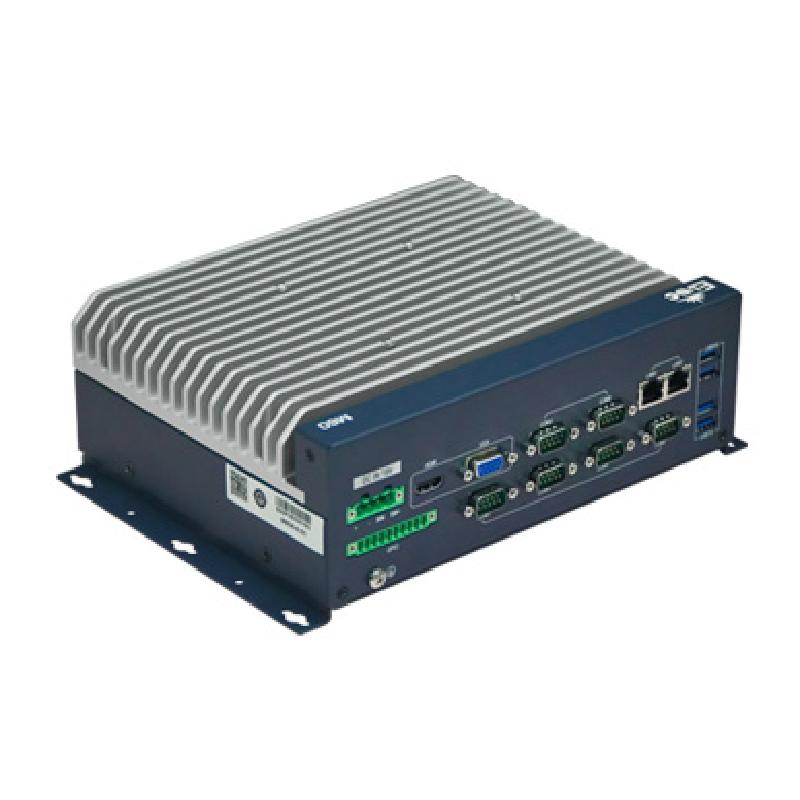

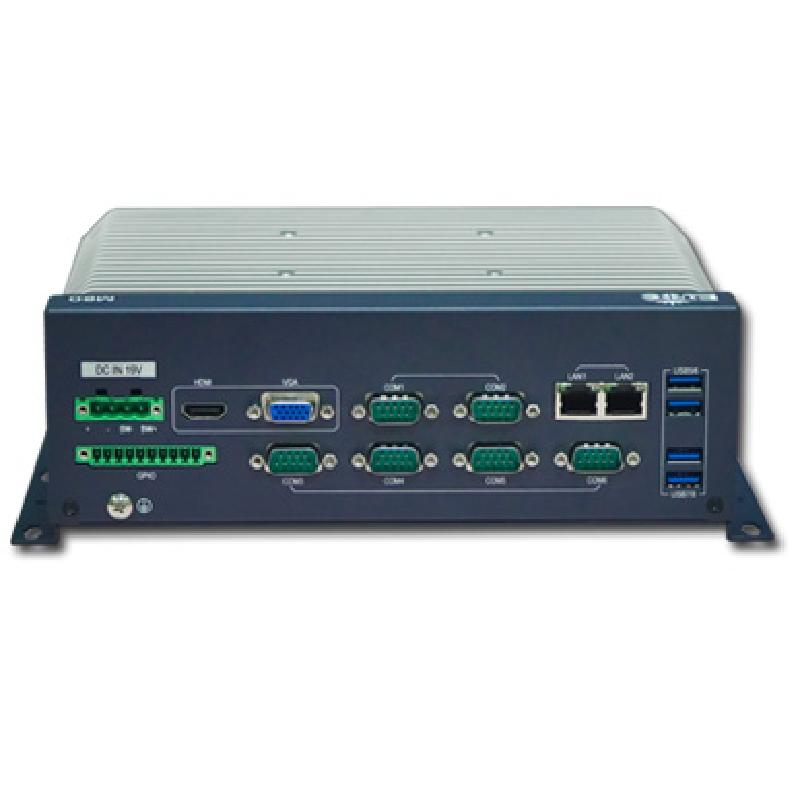

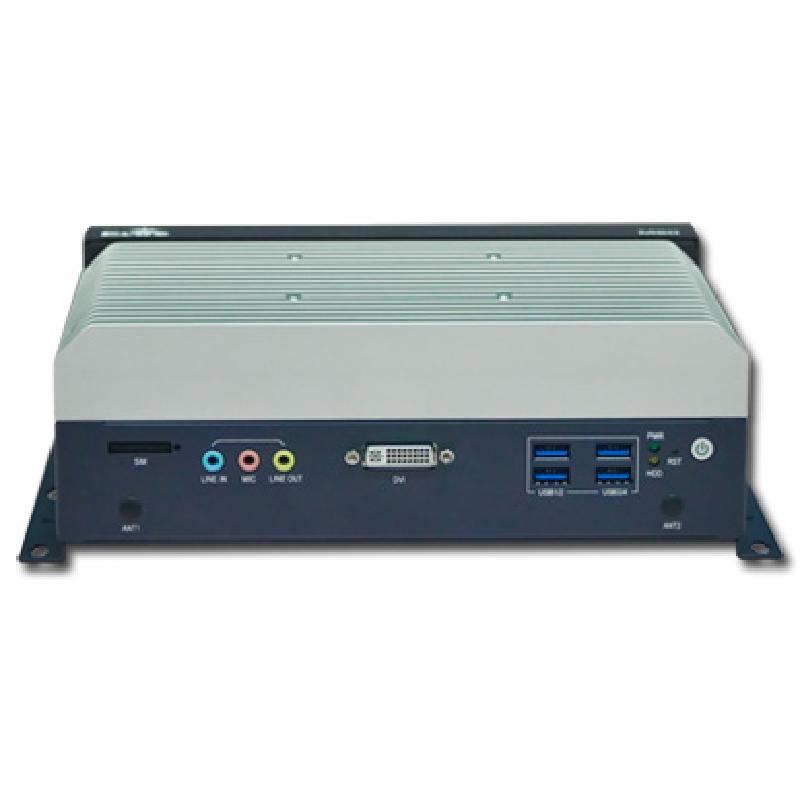

研祥低功耗高性能無風扇嵌入式系統M60A
-
M60A是一款低功耗高性能無風扇嵌入式產品，產品機殼采用鋁合金鑄造成形，結構緊湊、無風扇設計，具有優良的密封防塵、散熱與抗振性能，可以滿足污染大，灰塵多，電磁干擾嚴重等惡劣環境的使用。產品采用Intel C236/H110/Baytrail多種平臺技術方案實現,支持Intel? Core?6/7/8/9 CPU,支持多個千兆網口，支持PCI、PCIE擴展，整機功能齊全，環境適應性強，產品適用于中高端客戶需求，可廣泛應用于機器視覺、自動駕駛、高速公路車道控制、機械檢測設備、工業自動化控制等各種嵌入式領域。
- 全密閉無風扇
- 低功耗高性能
- 寬溫工作
- 接口豐富可擴展
| 系統配置 |
處理器 |
M60A-E:Intel? Celeron J1900 2.0Ghz四核,板載不可更換 |
||||||||||||
| M60A-H:Intel? H110/C236：支持6/7/8代Intel? Core? I3/I5/I7系列，支持9代Intel? Core? I3/I5系列,LGA1151,CPU TDP ≤ 65W |
||||||||||||||
| 芯片組 |
M60A-E:Intel?BayTrail |
|||||||||||||
| M60A-H:Intel?H110/C236 |
||||||||||||||
| 內存 |
M60A-E（BayTrail）：支持1個204Pin DDR3L SO-DIMM插槽，最大支持8GB |
|||||||||||||
| M60A-H（H110/C236）： 支持2個260Pin DDR4 SO-DIMM內存插槽，單個插槽最大支持32GB，整機內存最大支持64GB |
||||||||||||||
| I/O接口 |
網口 |
2/4/6個RJ45 10/100/1000Mbps網絡接口可選 |
||||||||||||
| 顯示 |
M60A-E （BayTrail）/M60A-H(H110)：支持VGA、HDMI、DVI-D中任意兩顯，不支持同時三顯； M60A-H (C236)：支持VGA、HDMI、DVI-D同時獨立三顯； |
|||||||||||||
| USB |
M60A-E（BayTrail）:1個USB3.0+7個USB2.0接口； M60A-H（H110）：4個USB3.0+4個USB2.0接口； M60A-H（C236）：8個USB3.0接口； |
|||||||||||||
| COM |
4/5/6個串口可選,COM1~COM6支持RS232/485/422可選（MAX），配擴展箱可達到10個COM口，擴展箱的4個串口為RS-232模式。 |
|||||||||||||
| GPIO |
1個8路GPIO（1×10鳳凰端子） |
|||||||||||||
| Audio |
1組Audio接口(支持MIC-IN、LINE-IN、LINE-OUT) |
|||||||||||||
| 擴展總線 |
主板集成 |
1個M-SATA插槽（實現4G 或存儲功能）； 1個SIM卡槽，支持SIM卡外插，方便安裝； M60A-H（C236）:支持1個M.2 keyM(PCIe X4信號）； M60A-H（H110）:支持1個M.2 keyM(PCIe X1信號）； |
||||||||||||

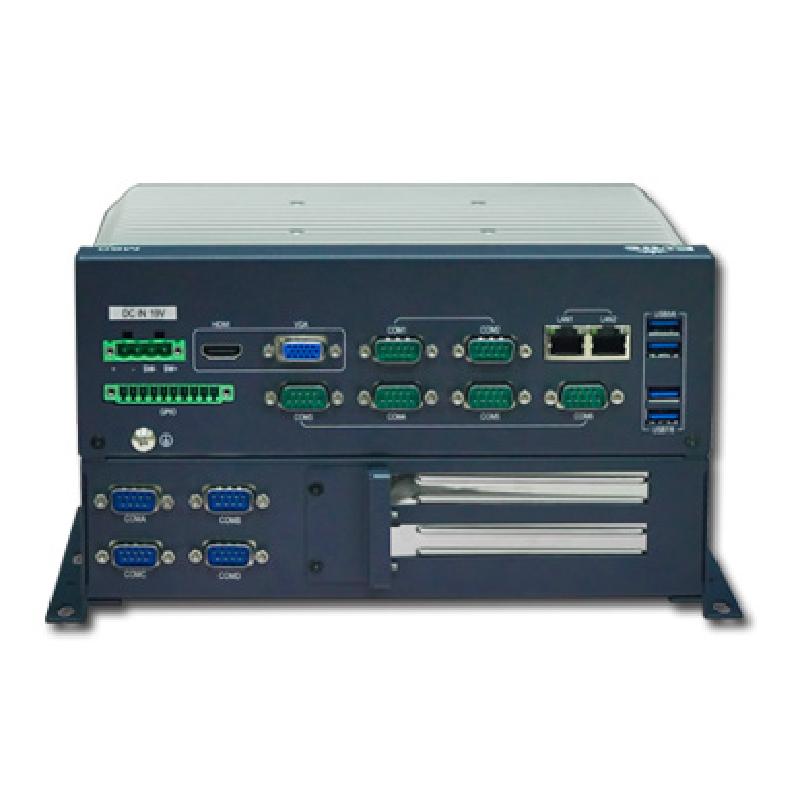

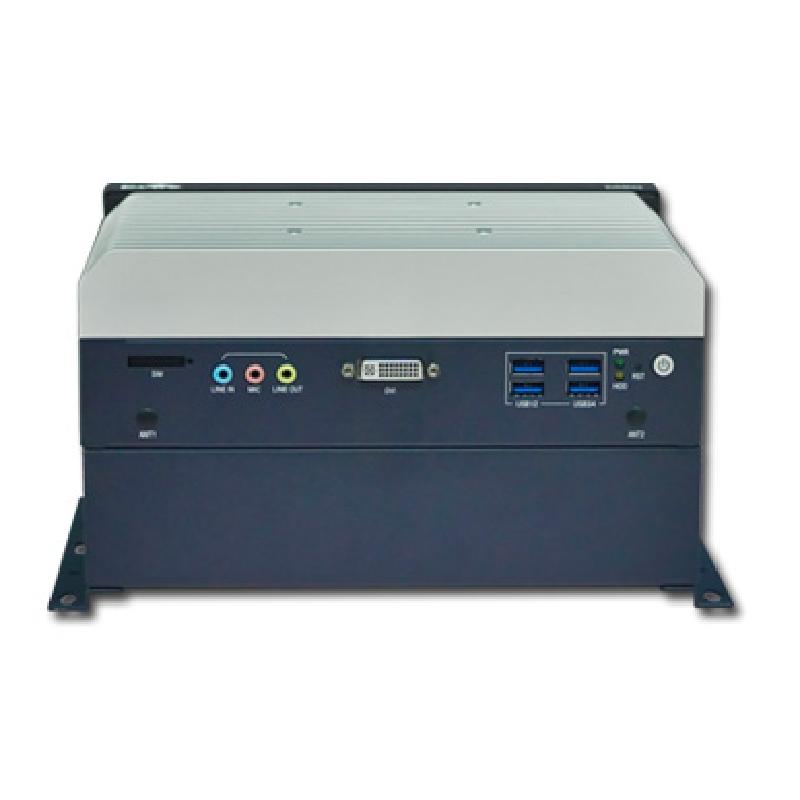

| 擴展箱 |
雙擴展卡一：2個PCI（選配）； 雙擴展卡二：1個PCI+1個PCIE x 16（選配）； 四擴展卡一：4個PCI（選配）； 適配M60A-H（H110/C236）：PCIE槽為PCIE3.0 x16信號； 適配M60A-E （J1900）：PCIE槽為PCIE3.0 x1信號； 備注：PCI槽支持PCI2.3標準；PCI卡支持尺寸高106.68mm，長174.63mm，PCIE卡支持尺寸高106.68mm，長167.65mm |
|||||||||||||
| 存儲器 |
硬盤 |
提供2個SATA接口，支持2個2.5寸筆記本硬盤，支持熱插拔功能； |
||||||||||||
| MSATA/M.2 |
提供1個M-SATA插槽； M60A-H（C236）:支持1個M.2 keyM(PCIe X4信號）； M60A-H（H110）:支持1個M.2 keyM(PCIe X1信號）； |
|||||||||||||
| 工作環境 |
注意：整機工作環境的空氣流速依據具體配置; |
|||||||||||||
| 存儲環境 |
-40℃～+85℃；濕度：5%～95%（非凝結狀態） |
|||||||||||||
| 安裝方式 |
壁掛式、桌面式、VESA標準支撐臂 |
|||||||||||||
| 產品尺寸 |
不帶擴展箱： M60A-E：240mm（W）×185mm（D)×58mm（H） M60A-H：240mm（W）×185mm（D) ×78mm（H） 帶擴展箱： M60A-E-2P：240mm（W）×196.8mm（D)×113mm（H） M60A-H-2P：240mm（W）×196.8mm（D）×133mm（H） |
|||||||||||||
| 電源 |
1個4Pin鳳凰端子型電源接口； 外置AC 220V電源適配器供電 或 DC 9-36V 寬壓輸入可選： M60A-H（H110/C236）: 標配 DC 19V 單電源供電（可選配9VDC-36VDC寬壓模塊） M60A-E （BayTrail）: 標配 DC 12V 單電源供電（可選配9VDC-36VDC寬壓模塊） |
|||||||||||||
| 操作系統 |
支持WIN7(64bit)、WIN10、LINUX(2.6內核)等操作系統。 |
|||||||||||||
